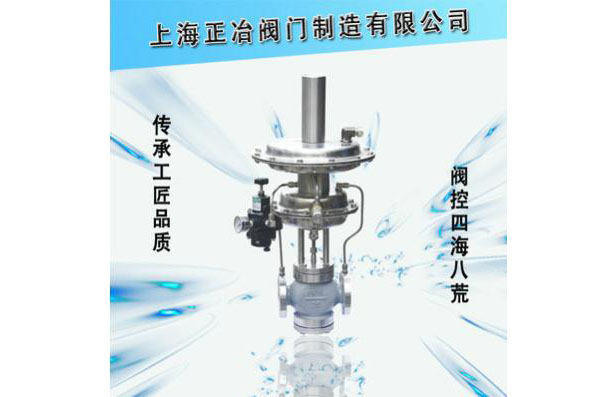

?ZZYVP-16B氮封閥氮封裝置
 |
 |
 |
ZZYVP-16B氮封閥氮封裝置特點
·
無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
·氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
·壓力檢測膜片面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
·采用無填料設計，閥桿所受磨擦力小，反應迅速，控制精度高；
·供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控制精度高；
·為確保儲罐的，需在罐頂設置呼吸閥；
·呼吸閥僅起作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
ZZYVP-16B氮封閥結構與工作原理
氮封裝置是由供氮裝置(見圖一)和泄氮裝置（見圖二)兩部分組成。供氮裝置由指揮器和主閥兩部分組成；泄氮裝置由反饋的壓開型微壓調節閥組成。氮?dú)鈮毫σ话阍O(shè)為100mmH2O，通過氮封裝置控制。
當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升到高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮?dú)?。使罐?nèi)壓力下降，降到泄氮壓力設定點時，泄氮裝置自動關閉。
當儲罐出液閥開啟，用戶放料時，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮?dú)?，使罐?nèi)壓力上升，當罐內壓力上升到供氮裝置自動關閉。
ZZYVP-16B氮封閥主要技術參數及性能指標
1 供氮裝置主要技術參數及性能指標
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||
| 閥座直徑dn（mm） | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 額定流量系數Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 額定行程L(mm) | 8 | 10 | 14 | 20 | 25 | ||||||||||
| 流量特性 | 快開 | ||||||||||||||
| 壓力調節范圍（kPa） | 0.4～5.5、5～10、9～14、13～19、18～24、22～28 27～33、31～38、36～44、42～51、49～58、56～66 | ||||||||||||||
| 公稱壓力PN（MPa） | 1.6 2.5 4.0 | ||||||||||||||
| 被調介質溫度(℃) | ≤80 | ||||||||||||||
| 調節精度(％) | ±5％ | ||||||||||||||
| 允許泄漏等級 | 標準級：Ⅳ級(GB/T4213-92) 嚴密型：Ⅵ級（GB/T4213-92） | ||||||||||||||
2泄氨裝置主要技術參數及性能指標
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 額定流量系數Kv | 6.9 | 11 | 30 | 30 | 48 | 75 | 80 | 190 |
| 額定行程L(mm) | 8 | 10 | 14 | 20 | 25 | |||
| 流量特性 | 快開 | |||||||
| 壓力調節范圍（kPa） | 0.4～5.5、5～10、9～14、13～19、18～24、22～28 27～33、31～38、36～44、42～51、49～58、56～66 | |||||||
| 公稱壓力PN（MPa） | 0.1 | |||||||
| 被調介質溫度(℃) | ≤80 | |||||||
| 調節精度(％) | ±5％ | |||||||
| 允許泄漏等級 | 標準級：Ⅳ級(GB/T4213-92) 嚴密型：Ⅵ級（GB/T4213-92） | |||||||
