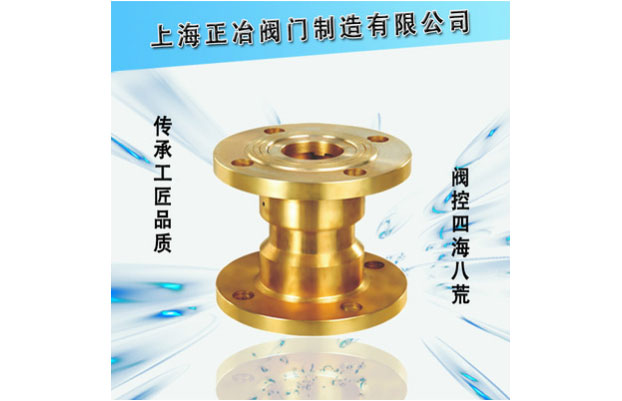

Y43X比例式減壓閥
 |
 |
 |
〖Y43X比例式減壓閥〗
【Y43X比例式減壓閥-產品說明】
Y43X-16Y、Y13X-16T型全銅比例式減壓閥主要由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。比例式減壓閥是利用閥內浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的。比例式減壓閥結構嚴謹、新穎、運行流暢、體形輕巧、便于安裝、減壓比例穩(wěn)定，即減“動壓”又減“靜壓”，材料采用全銅或不銹鋼，適用于清潔水和海水，不怕結垢和銹蝕。
【Y43X比例式減壓閥-主要零件材料】
零件名稱 | 材料 |
閥體 | 青銅或不銹鋼 |
活塞 | |
進口壓蓋 | |
出口壓蓋 |
【Y43X比例式減壓閥-主要技術參數(shù)】
型號 | Y13X-16T | Y43X-16T | |
連接方式 | 內螺紋 | 法蘭 | |
適用介質 | 水、氣 | ||
適用溫度 | ≤90℃ | ||
額定工作壓力 | 1.6MPa | ||
壓力誤差 | ±0.025 | ||
小開啟壓力 | 2:1 | 0.2MPa | |
3:1 | 0.3MPa | ||
【Y43X比例式減壓閥-主要外形尺寸】
型號 | DN(mm) | L(mm) |
Y43X-16 | 25 | 115 |
32 | 124 | |
40 | 132 | |
50 | 140 | |
65 | 155 | |
80 | 155 | |
100 | 200 | |
125 | 220 | |
150 | 230 | |
200 | 270
|
