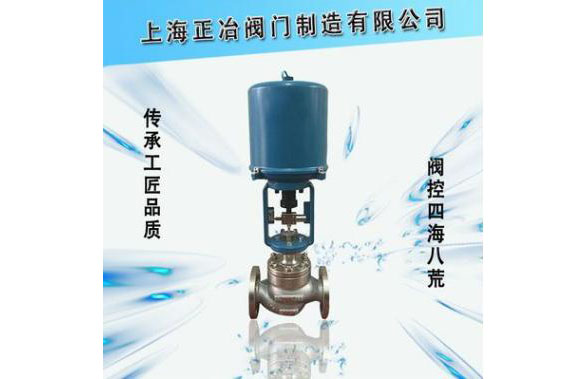

ZDLP電子式電動單座調節閥
 |
 |
 |
ZDLP電子式電動單座調節閥是由3810L/PSL等系列電子式電動執行機構（智能型一體化執行機構）和單座調節閥組成。電子式電動執行器內置伺服系統，無須另配伺服放大器，有輸入信號及電源即可控制運轉。電子式執行機構連接簡單，單座調節閥閥芯采用頂部導向密封性能好，適用于泄漏量要求嚴格，閥前后壓差不大，有一定粘度或含有纖維狀介質的場合。
■主要零部件材質
閥體、閥蓋：WCB(ZG230—450)、CF8(ZG1Cr18Ni9Ti)、CF8M(0Cr17Ni12Mo2)、
閥芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
密封墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
閥桿：304、316、326L、17-4PH
■主要技術參數
公稱通徑mm | G3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||
閥座通徑mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | ||
額定流量系數kv | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.2 | 2.0 | 3.2 | 5.0 | 8.0 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
公稱壓力(MPa) | 1.6 4.0 6.4（常溫）,4.0 6.4（中溫）,0.6 4.0 6.4（低溫） | |||||||||||||||||||||
行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||||||
動作速度mm/s | 4.2 | 2.1 | 3.5 | 1.7 | 3.4 | |||||||||||||||||
工作溫度℃ | 直線 | 直線，等百分經 | ||||||||||||||||||||
法蘭介質 | -20℃～+200、-40～+250（常溫） -40～+450（中溫） -250～-60（低溫） | |||||||||||||||||||||
法蘭尺寸 | 鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59 | |||||||||||||||||||||
法蘭型式 | 法蘭密封型式按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式，低溫按準糟式 | |||||||||||||||||||||
閥 | 公 | 0.6 | 低溫：-250℃～-60℃ ZG1r18Ni9Ti | |||||||||||||||||||
1.6 | 常溫:-20℃～+200℃ Ht200 | |||||||||||||||||||||
4.0 | 常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||||||||||
中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||||||||
低溫:-250℃～-60℃ ZG1Cr18Ni9Ti | ||||||||||||||||||||||
6.4 | 常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||||||||||
中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||||||||
低溫:-250℃～-60℃ ZG1Cr18Ni9Ti | ||||||||||||||||||||||
閥芯材質 | 1Cr18Ni9 | |||||||||||||||||||||
上閥蓋型式 | 普通式（常溫），熱片式（中溫），長勁式（低溫） | |||||||||||||||||||||
配用電動執行機構型號 | 361LSA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | |||||||||||||||||
361LXA-20 | 361LXB-30 | 361LXB-50 | ||||||||||||||||||||
注：可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
■執行機構參數
型號 | 額定輸出力N | 速度mm/s | 技術參數 |
361LSA-08 | 800 | 4.2 | 電源：AC220V 50Hz |
361LSA-20 | 2000 | 2.1 | |
361LSB-30 | 3000 | 3.5 | |
361LSB-50 | 5000 | 1.7 | |
361LSC-65 | 6500 | 2.8 |
■性能指標
項目 | 指標值 | ||
基本誤差％ | ±2.5 | ||
回差％ | 2.5 | ||
死區％ | 1.0 | ||
始終點偏差％ | 電開 | 始點 | ±2.5 |
終點 | ±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差％ | 2.5 | ||
允許泄量L/H | 10-4×閥額定容量 | ||
