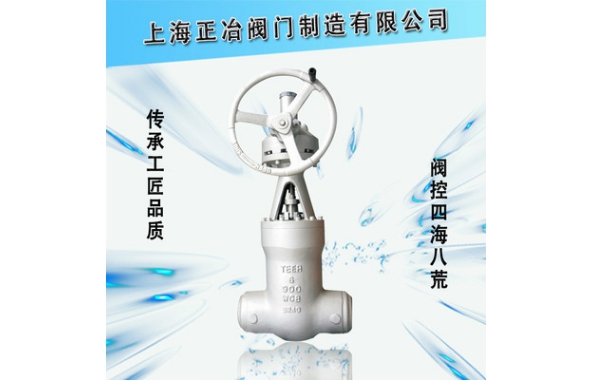

Z41Y高壓電站閘閥
 |
 |
 |
〖Z41Y高壓電站閘閥〗
【Z41Y高壓電站閘閥-產品說明】
Z41Y高壓電站閘閥：手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，公稱壓力 PN250~PN320，閥體材料為碳素鋼的高溫高壓電站閘閥。
【Z41Y高壓電站閘閥-性能參數】
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 | 閥體 |
Z61Y-250 | 250 | 25 | ≤425 | 水、蒸汽 | WCB |
Z61Y-320 | 320 | 32 |
【Z41Y高壓電站閘閥-主要零件材料】
型號 | 材料 | ||||
閥體 | 閘板 | 閥蓋 | 閥桿 | 填料 | |
Z61Y-250 | WCB | WC6 | 25 | 38CrMoA1A | 增強柔性石墨 |
Z61Y-320 | WCB | WC6 | 12Cr1MoVA | 20Cr1MoVA、25Cr2MoVA | 增強柔性石墨 |
【Z41Y高壓電站閘閥-主要外形尺寸】
DN | L | D | H | D0 | 重量/kg |
50 | 280 | 82 | 585 | 300 | 42 |
65 | 340 | 110 | 650 | 320 | 53 |
80 | 475 | 130 | 680 | 400 | 130 |
100 | 500 | 170 | 755 | 450 | 180 |
125 | 600 | 195 | 830 | 500 | 190 |
150 | 700 | 225 | 1050 | 550 | 320 |
175 | 750 | 255 | 1050 | 600 | 400 |
200 | 800 | 285 | 1050 | 650 | 550 |
225 | 850 | 300 | 1100 | 700 | 600
|
