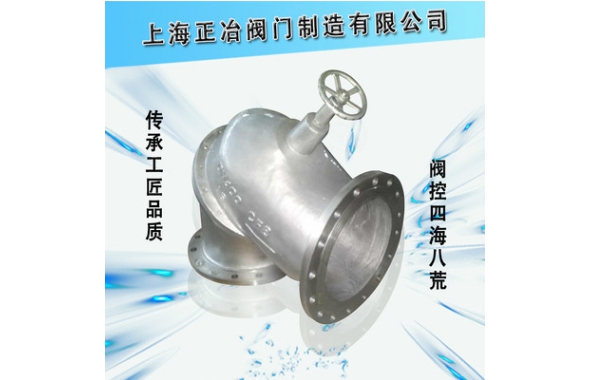

三合一多功能止回閥
 |
 |
 |
『三合一多功能止回閥』專業生產廠家，由本廠自主研發生產的【多功能止回閥】質量可靠、價格合理、售后服務完善?！喝弦欢喙δ苤够亻y』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【止回閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱 | 三合一多功能止回閥 |
產品型號 | JLH型多功能控制閥 |
公稱通徑 | DN15-800 |
壓力范圍 | 1.0-1.6MPa |
閥體材質 | 鑄鋼，不銹鋼 |
三合一止回閥（JLH型多功能控制閥）產品功能介紹：
無水錘止回閥功能 |
1、即使泵出口壓力小也可以抬起閥辯。并使流體通過，(0 04～0 07kgf／cm2開始工作)。
2、l因停止運轉而使流體的流動一性被削弱時．閥瓣受彈簧作用．而關閉閥，這樣完全可以防止一般止回閥因逆流而產生的水擊。
3、三合一止回閥，園其密封墊是由合成橡膠制作的，因而可以吸收關閉閥擗時所產生的沖擊，并且完全密封。
| 閘閥(截止閥)功能 |
利用閥桿向下推閥瓣．貼緊閥座，完全阻止流體。一般閘閥是由金屬接觸，因而不可能形成完全密封，而三合一止回閥．則由于其閥瓣是由丁腈橡膠制成的，因而能完全密封。
| 平衡閥功能 |
通過用手上下調節桿調節盤的開度，可以調節流體的流量，利用指示器，可以觀察閥瓣的開閉狀態，
| 主要結構尺寸 (法蘭尺寸參照JB81—59標準) |
DN | L | H | D | D1 | D2 | |||||||
1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | ||||
50 | 205 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 | |
65 | 215 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 | |
80 | 250 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 | |
100 | 320 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 | |
125 | 365 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 | |
150 | 415 | 380 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
200 | 500 | 450 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
250 | 600 | 540 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-26 |
300 | 680 | 600 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 12-30 |
350 | 780 | 635 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
400 | 860 | 700 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
450 | 920 | 780 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
500 | 980 | 810 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
600 | 1100 | 900 | 1600 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | |||
700 | 1450 | 980 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
800 | 1650 | 1120 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
900 | 1800 | 1220 | 2100 | 1115 | 1050 | 28-33 | ||||||
1000 | 2000 | 1320 | 2400 | 1230 | 1160 | 28-36 | ||||||
