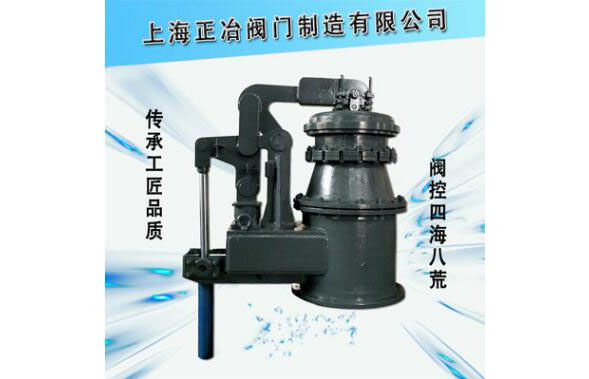

高爐煉鐵中采用的無配重爐頂放散閥，包括閥體、閥蓋和驅動裝置。閥體由閥座、中殼和下殼組成。閥蓋的啟閉裝置由大、小轉臂及其支座和二者之間的連接板等組成，閥蓋與大轉臂鉸鏈連接，大轉臂及其大支座鉸鏈連接，小轉臂及其小支座鉸鏈連接，大轉臂和小轉臂均與連接板鉸鏈連接。連接板與大、小轉臂連接的二銷軸孔處于豎直位置時，啟閉裝置自鎖，閥蓋處于關閉狀態。當驅動裝置拉動小轉臂時，連接板與大、小轉臂連接的二銷軸孔偏離死點位置，小轉臂帶動連接板，從而拉動大轉臂擺動，閥蓋被打開。無配重自鎖式放散閥利用大小轉臂與連接板之間的位置關系，實現閥蓋的快速開啟，結構巧妙，重量輕，啟動動力小，經濟，使用壽命延長。
