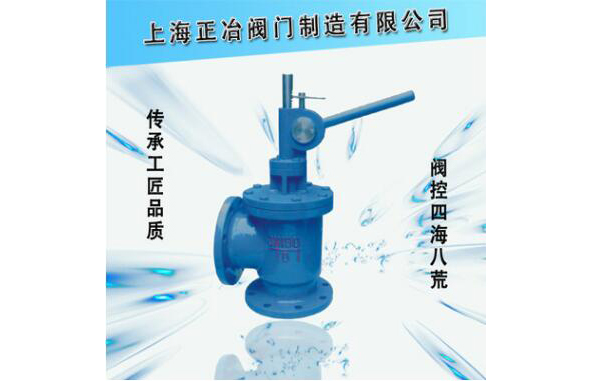

SD44X手動排泥閥
 |
 |
 |
SD44X手動排泥閥主要用于排除池底、游泳池、水廠等管道當中排泥，安裝在供水管道末端也可以作為截流作用，手動型型產品主要由：閥體、閥桿、齒輪架、閥架等部件組成，本公司生產的SD44X手動排泥閥其原理與氣動、液動一樣，只是手動排泥閥在工作時是采用手動不需要借助外在力量，在排泥時：通過往下壓閥桿轉動齒輪和齒條。能夠快速的開啟或者關閉閥門，使用壽命長，本公司生產的此產品可以達五年以上，本公司提供質保期為一年。
一、SD44X手動排泥閥技術參數：
公稱壓力 | 適用溫度 | 手動型適用介質 | 閥標材料 | 閥瓣材料 | 閥體齒輪材料 |
PN1.0MPa | 常溫 | 水、污水、泥沙 | 不銹鋼 | 襯膠板NBR | HT200 |
二、SD44X手動排泥閥零部件材質：
1. 閥體：HT200
2. 閥架：HT200
3. 齒輪架：HT200
4. 閥桿：不銹鋼
5. 齒輪：碳鋼 相關的其它排泥閥
三、SD44X手動排泥閥主要外形尺寸：
尺寸規格 | D | D1 | ∮ | L | H1 | H | Z-∮ | 進液接管G |
80 | 195 | 160 | 210 | 135 | 115 | 330 | 4×18 | 1/2 |
100 | 215 | 180 | 240 | 145 | 125 | 360 | 8×18 | 1/2 |
150 | 280 | 240 | 315 | 185 | 155 | 450 | 8×23 | 1/2 |
200 | 335 | 295 | 400 | 220 | 185 | 545 | 8×23 | 1/2 |
250 | 390 | 350 | 460 | 250 | 215 | 610 | 12×23 | 1/2 |
300 | 440 | 400 | 555 | 280 | 240 | 680 | 12×23 | 1/2 |
