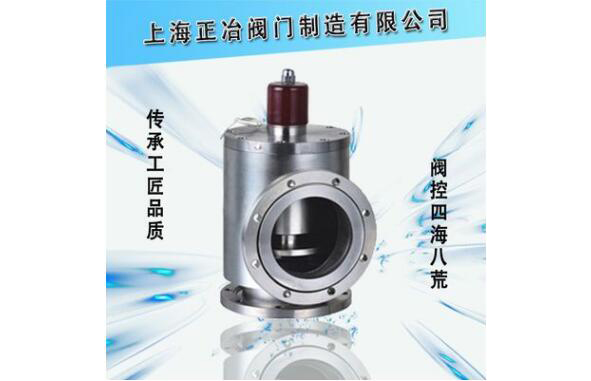

DYC-JQ型系列電磁真空壓差式充氣閥
 |
 |
 |
DYC-JQ型系列電磁真空壓差式充氣閥，是安裝在機械真空泵上的專用閥門。安裝于機械真空泵的進氣口，并于泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門能依靠大氣與真空的壓差力使閥板自動關閉，將真空系統封閉，保持其真空度，并將大氣通過閥的節流孔充入泵腔內，從而避免泵油逆流污染真空系統。
DYC-JQ型系列電磁真空壓差式充氣閥適用的工作介質為空氣及非腐蝕性氣體。
主要技術性能
適用范圍(Pa) | 105～1x10-3 |
閥門漏率(Pa.L/S) | ＜1.0x10-4 |
電源電壓(V/Hz) | 220/50 |
介質溫度（℃） | -25～+50 |
開關時間（S） | ≤3 |
安裝方式 | 垂直或水平 |
線圈溫升（℃） | ≤65 |
連接及外形尺寸
型號 | DN | ΦD | ΦB | A/F | H | n/Φd | 連接標準 |
DYC-JQ50 | 50 | 110 | 90 | 80/80 | 210 | 4-9 | GB/T6070 |
DYC-JQ65 | 63 | 130 | 110 | 88/88 | 255 | 4-9 | |
DYC-JQ80 | 80 | 145 | 125 | 98/98 | 285 | 8-9 | |
DYC-JQ100 | 100 | 165 | 145 | 108/108 | 297 | 8-9 | |
DYC-JQ125 | 125 | 200 | 175 | 138/138 | 300 | 8-11 | |
DYC-JQ150 | 150 | 220 | 195 | 153/160 | 370 | 8-11 | Jb919 |
DYC-JQ200 | 200 | 285 | 260 | 200/200 | 430 | 12-11 | GB/T6070 |
